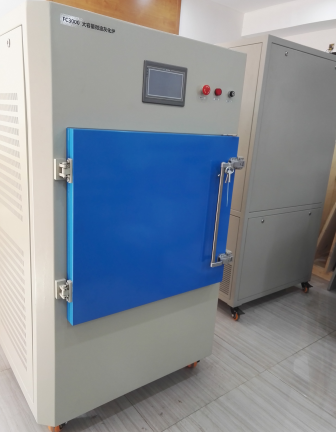

FC3000 大体积炭化灰化装置

仪器概述：

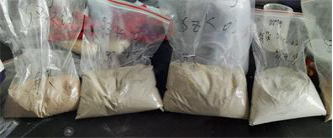

在生物样品的实验室放射性检测过程中，由于极微量和痕迹量的放射性物质可能会产生严重的辐射后果，所以要富集大量的样品进行分析，也就是首先进行样品的灰化，制作生物灰。放射性检测的灰化过程与普通的灰分制备的重要不同在于前者要严格控制样品在灰化过程中的温度并且不能有明火以防止核素的升华和逸出（例如Cs137样品的灰化温度不宜超过400℃）。山东辐测公司运用自己掌握的核心技术在整合业内优势资源的基础上，打造了FC3000生物灰制取装置。该设备可以使生物样品的干燥、炭化、灰化在一个容器内一次完成，动物样品的制样时间约为30个小时左右；植物样品的制样时间约为10个小时左右，相比传统的烘箱、电热板、马弗炉转移的方式大大节约了时间和劳动。

高温系统使物料在一个连续的流程中完成干燥、碳化、灰化三个工艺过程。其中，脱水干燥阶段，快速完成低温条件下的脱水，避免传统干燥条件下，过长的时间和高温对核素升华和漂移的影响，干燥阶段进风排潮开启。热解碳化阶段，失水干燥的物料，在贫氧状态下，继续受热发生热解反应，气体排出，直至全部碳化。灰化阶段，设备进入空气，高温碳化物开始氧化，直至全部灰化。干燥、炭化、灰化连续完成，系统自动控制干燥、炭化、灰化全过程，自动控制排潮、排烟、进氧过程。

大容量灰化炉连接尾气净化系统。尾气净化系统主要由冷凝器、高压静电光解复合式净化器部分等组成，可清洗可更换。

标准依据：

GB/T 16145《生物样品中放射性核素的γ能谱分析方法》

GB14883.1—2016 《食品安全国家标准 食品中放射性物质检验 总则》

HJ 815-2016《水和生物样品灰中锶-90的放射化学分析方法》

HJ 816-2016《水和生物样品灰中铯-137的放射化学分析方法》

其他放射化学分析中需要生物灰的检测标准

主要技术参数：

l 用于放射性生物制样的干法灰化

l 密闭灰化，无污染

l 灰鲜比优于电炉灰化方式

l 四样品同时灰化，没有交叉污染

l 灰化能力4*5Kg（以大米为例）

l 20KG的鲜样灰化完成时间在30小时左右，同时为植物样品（叶菜类）时约10小时左右。

l 工作站可存储针对有代表性的样品（肉类、农作物、蔬菜）的灰化程序，实验人员也可以自编程序和修改

l 系统自动存储工作程序，实验可以间断运行，中间重启；也可以自由选择某一温度段连续运行。

l 样品工作温度可控制在450℃以内，以保证放射性核素不受高温的影响逃逸

l 可以按照不同的放射性特定核素对灰化过程的温度进行精确控制

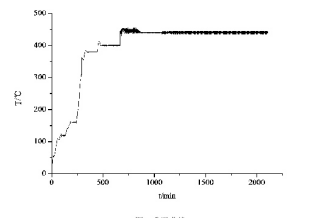

l 采用友好的人机交互方式：运行界面各通道独立显示，随时可调；每种方案可进行10段工艺控制，温度时间曲线显示，超温报警和故障报警显示

l 样品的干燥、炭化、灰化连续完成，系统自动控制干燥、炭化、灰化全过程

l 多重安全联锁保护：高温、传感器异常自动断电

l 控制方式：PLC程序控制，采用FC-temp温控程序可以准确的控制升温过程，防止冲温对核素升华和漂移的影响

l 温控精度：±1℃（400℃，空载）

l 升温速度：20℃/min

l 总功率：12KW

l 电源：380VAC，三相五线制
